优化技嘉主板BIOS设置以消除内存条不兼容故障

技嘉主板内存“认生”？深夜三点我靠BIOS驯服了那对倔强条子

去年帮老友装机,选了块口碑不错的技嘉 B550 AORUS PRO AX，配上某品牌宣称“兼容主流平台”的 DDR4 3600 高频条，点亮、装系统一气呵成，我们俩还击了个掌，结果好景不长，一周后他深夜夺命连环call：“又蓝屏了！代码一会儿0x0000001A，一会儿0x00000050，游戏打到一半直接给我送回桌面！”

我心头一沉——这味儿太熟悉了，十有八九是内存条在闹脾气，明明单条测试都稳如老狗，双通道一插上，系统就开始间歇性抽风，官网兼容列表(QVL)里确实没这对条子的具体型号，但谁能想到“主流兼容”的承诺在技嘉主板上成了薛定谔的猫？

第一轮折腾：XMP 不是万能药，有时甚至是火药桶

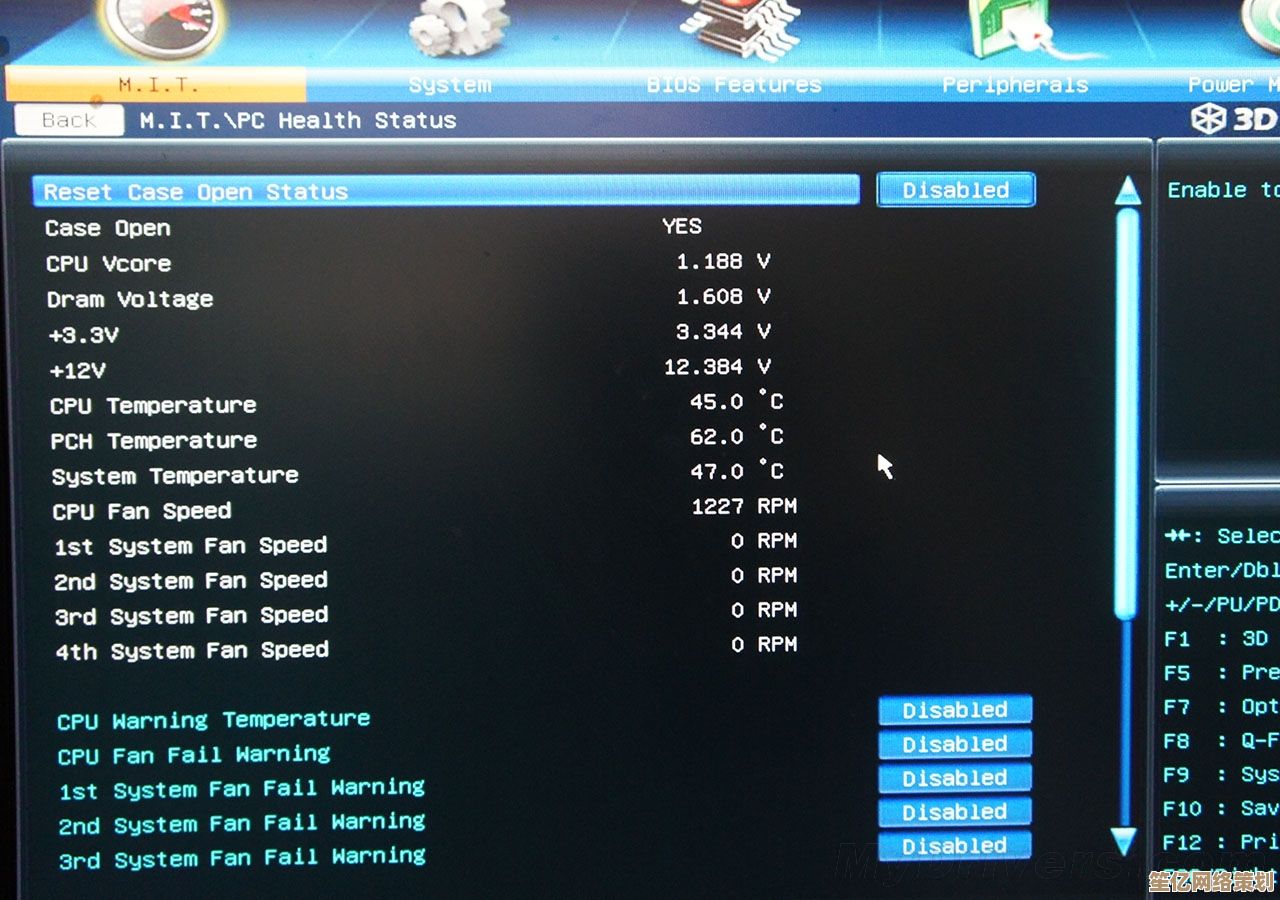

直奔BIOS（技嘉这代主板狂按Delete键的祖传手艺没变），在“Tweaker”菜单里，那个诱人的“XMP Profile 1”赫然在目，开启，保存重启，屏幕亮起瞬间我甚至有点得意，结果进系统跑AIDA64内存测试不到两分钟，老友的哀嚎就从语音那头传来：“蓝了！又蓝了！”

关掉XMP,用默认的2133MHz JEDEC标准频率，系统倒是稳住了，可3600MHz的条子跑成2133，性能腰斩，钱不是白花了？这感觉就像买了辆跑车却只能挂一档遛弯，憋屈！

第二轮深挖：电压、时序，手动调教的“危险游戏”

看来指望XMP自动配置是没戏了,深吸一口气，准备手动介入这片“危险水域”，技嘉BIOS里相关选项藏得挺深：

1. 内存电压（DRAM Voltage）： XMP 给的电压是1.35V，我试着先微调到1.37V（在“Advanced Voltage Settings” > “DDR Voltage Control”里），重启后，蓝屏间隔似乎…拉长了一点？但远没根治，1.4V？有点心虚，毕竟条子标称上限就是1.35V，但看论坛有人这么干过，战战兢兢输入1.40V，保存时手心都出汗了，这次居然撑过了半小时压力测试！代价是内存马甲摸上去明显烫手，长期用肯定折寿，不行，得找其他路子。



2. 时序（Timings）： XMP 给的时序是 CL18-22-22-42，在“Channel A/B Timings Settings”里，我把最关键的tRCD（RAS to CAS Delay） 和 tRP（RAS Precharge） 从22放宽到24，tRAS（Active to Precharge Delay） 从42放到46，原理？就是让内存反应“慢一点”，降低信号同步出错的概率，保存重启…这次居然没蓝！跑测试也过了，但性能呢？用AIDA64一测，内存读写和复制带宽比XMP预设时跌了大概5%，老友在语音里嘟囔：“总比不能用强吧？5%换稳定，这买卖我认了！”

3. 被忽视的“小透明”：ProcODT（处理器片内终结电阻）：在技嘉BIOS深处“Advanced Memory Settings”里，藏着一个不起眼的选项叫“ProcODT”，默认是Auto，查了资料，这玩意儿影响内存信号在CPU和内存槽之间的阻抗匹配，论坛玄学推荐值在40-60欧姆之间，我死马当活马医，从Auto改成53.3 Ohm，改完心里完全没底，纯粹是玄学操作，重启…系统依然稳定！跟之前比有没有质的飞跃？感觉不出来，但既然没变坏，就让它待着吧。

第三轮玄学？技嘉的“低延迟”与“高带宽”魔法开关

技嘉在内存设置里还塞了两个神秘开关：“Low Latency Support”和“High Bandwidth Support”，官方语焉不详，据说是某种预设优化策略，之前开XMP时这俩是自动启用的，现在手动调了时序和电压，我试着把它们都关掉，重启后，奇迹出现了：AIDA64测试成绩居然比我手动放宽时序后的结果还回升了一点点，接近原始XMP性能的98%！稳定性测试依然通过，这俩开关在XMP自动模式下可能反而和高频条“犯冲”？至今没完全搞懂原理，但关了确实有效。

最终驯服方案（仅供参考，风险自担！）：

• XMP Profile： 关闭 （彻底抛弃自动配置）
• 内存频率： 手动设置为3600MHz
• 内存电压： 40V （高于XMP的1.35V，需密切监控温度！）
• 主要时序： CL18-24-24-46 （比XMP的18-22-22-42放宽了tRCD、tRP和tRAS）
• ProcODT： 手动53.3 Ohm
• Low Latency Support & High Bandwidth Support： 关闭
• Gear Down Mode： 开启 （强制命令速率降为1T，提升稳定性）

这套组合拳下去,那对“认生”的内存条终于在我朋友的主板上稳定运行至今，再没闹过脾气，性能损失微乎其微，远胜于降频使用。

深夜胡言与未解之谜：

• QVL列表到底有多大参考价值？ 它更像一个“最低保障”，而非“完全兼容”清单，很多不在列表上的条子也能用，但像我们这种高频条，遇到兼容性问题概率陡增，厂商测试覆盖终究有限。
• 手动调校是门玄学吗？ 七分靠经验，三分靠运气，电压加多少？时序放多宽？没有标准答案，ProcODT调多少？更像开盲盒，我的经验是：小步微调，一次只动一个参数，做好记录，严格测试稳定性。 技嘉BIOS里“Save Profile”功能救了我无数次，避免反复输入。
• 4V电压安全吗？ 我心虚，长期用肯定有风险，尤其散热不好的机箱，朋友加了风扇直吹内存，目前温度可控，理想情况是找到1.35V或1.37V下稳定的时序组合，可惜我没试出来，这始终是个心病。
• 技嘉那两个“魔法开关”到底干了啥？ 关了反而更稳更快？官方文档惜字如金，我猜它们可能在XMP基础上试图进一步压榨性能，结果适得其反？或者和高频信号完整性有冲突？纯属个人瞎猜。

写在最后：

搞定技嘉主板内存兼容性,远不止“开个XMP”那么简单，它需要你钻到BIOS的“内脏”里，跟电压、时序、阻抗这些晦涩的参数搏斗，忍受反复蓝屏重启的折磨，甚至要冒一点小风险（比如加压），这个过程毫无优雅可言，充满了试错、焦虑和深夜的咖啡因，但当系统最终稳定下来，那种亲手驯服硬件的满足感，是任何“一键优化”都无法比拟的，下次你的内存再“认生”，别急着退货，抄起“武器”（改锥和耐心），进BIOS跟它“谈谈心”吧——记得先备份重要数据，搞崩了别找我哭。

（技嘉BIOS界面各代略有差异，具体选项名称和位置请以你主板为准，瞎调有风险，下手需谨慎！）
