提升CAD绘图效率的全面命令指南：实用速查与操作技巧解析

综合自CAD常用操作实践与效率技巧

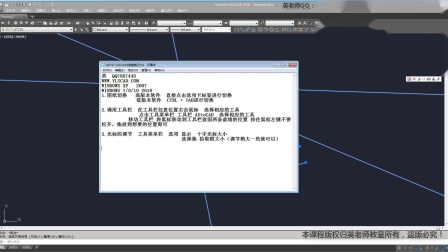

绘图基础与快速定位

1. 鼠标操作是根本

   • 滚轮中键：按住拖拽是平移（PAN），双击中键是范围缩放（ZOOM Extents），滚动是实时缩放，这是最常用、最节省时间的操作。
   • 右键菜单：设置右键单击为“重复上一个命令”而非弹出菜单，能极大减少鼠标移动距离，此设置在“选项”（OP）对话框中。

2. 取消正在执行的命令

   • 按 ESC 键，这个键可以取消任何当前命令，或者清除已选中但未操作的对象，让您随时“重来”。

3. 视图控制

   • Z + 空格， E + 空格：快速缩放到显示所有图形的范围。
   • Z + 空格， O + 空格：快速缩放到选中对象的范围。
   • Z + 空格， P + 空格：回到上一个视图。

核心修改命令（效率的关键）

1. 修剪和延伸的捷径

   • 常规操作是先输入 TRIM（TR） 或 EXTEND（EX） 命令，再选择边界，最后选择要修剪或延伸的对象。
   • 高效技巧：输入 TR 或 EX 后，直接连按两下空格键，此时系统会将所有对象视为潜在边界，您可以直接点选要修剪或延伸的部分，无需预先选择边界，速度翻倍。

2. 复制、移动、旋转的“基点”技巧

   • 使用 COPY（CO）、MOVE（M）、ROTATE（RO） 时，选择对象后，基点的选择至关重要。
   • 技巧：打开“对象捕捉”（F3），优先选择图形上的特征点（如端点、中点、圆心）作为基点，这样能实现精准定位，在移动或复制时，结合“正交模式”（F8）可以保证水平或垂直移动。

3. 偏移命令

   • OFFSET（O）：用于创建同心圆、平行线或平行曲线。
   • 技巧：输入距离偏移是常规操作，更快捷的方式是使用“通过(T)”选项，可以直接指定新对象通过某个点，省去计算距离的步骤。

4. 拉伸命令

   • STRETCH（S）：用于拉长或压缩图形的一部分。关键：必须用“交叉窗口”或“交叉多边形”的方式选择要拉伸的对象（从右向左拉出选择框），只选中需要移动的顶点或边。

5. 倒角与圆角



   • FILLET（F） 和 CHAMFER（CHA）：用于连接或修改角点。
   • 高效用法：先设置好圆角半径或倒角距离，对于多个连续倒角，在命令中选择“多个(M)”选项，可以连续操作，无需重复启动命令。特别技巧：将圆角半径设置为0，可以快速修剪或延伸两个不相交的线段，使其准确相交。

图层与对象管理

1. 图层开关（LAYOFF/LAYON）

   • 临时关闭不需要的图层（LAYOFF），可以使图面清晰，方便选择或修改复杂图形中的特定部分，完成后用 LAYON 打开所有图层。

2. 匹配特性

   • MATCHPROP（MA），俗称“格式刷”，选择一个源对象，再选择目标对象，可以将源对象的图层、颜色、线型等属性快速应用到目标对象上。

3. 快速选择

   • QSELECT：可以根据对象的属性（如图层、颜色、线型等）快速批量选择所有符合条件的对象，可以一次性选中所有在“标注”图层上的尺寸，然后统一修改。

高级技巧与系统设置

1. 夹点编辑



   • 选中对象后,对象上出现的蓝色小方块就是夹点。
   • 直接拖动夹点可以快速完成拉伸、移动、旋转、缩放等操作，无需输入命令，选中一条直线，拖动中间的夹点是移动，拖动两端的夹点是拉伸。

2. 命令别名

   记住常用命令的缩写（别名）是提升速度的核心，L（直线）， C（圆）， A（圆弧）， PL（多段线）， REC（矩形）， CO（复制）， M（移动）， RO（旋转）， TR（修剪）等。

3. 动态输入（F12）

   打开动态输入后,命令提示和坐标输入会显示在光标附近，让您专注于绘图区，无需频繁低头看命令行，可以提升操作连贯性。

4. 多段线（PLINE）的优势

   多段线是一个连续的整体,便于编辑（如调整全局宽度、方便偏移）和选择，对于需要连续、封闭的线条（如轮廓线），应优先使用多段线而非直线（LINE）拼接。

提升CAD效率的核心在于减少重复操作和减少鼠标移动，熟练掌握命令别名、活用空格键重复命令、善用修改命令中的快捷选项（如TR/EX按两次空格），并将这些技巧融入日常绘图习惯，效率自然会大幅提升。
