优化设计流程：全面解析CAD图形界限的设定方法与最佳实践

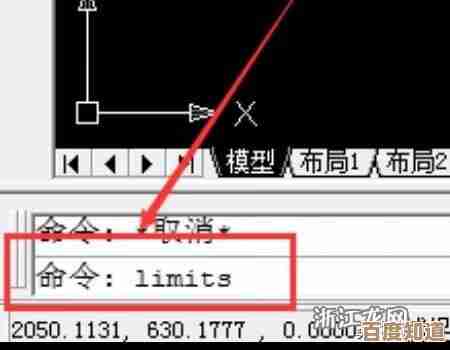

好,我们来聊聊CAD里那个有点烦人，但又不能忽视的设置——图形界限，就是那个limits命令，对吧？说实话，刚学CAD那会儿，我总觉得这玩意儿有点多余，图纸不是想画多大就画多大吗？干嘛非得给自己划个框框，像孙悟空给唐僧画的那个圈似的。

但后来……栽过几次跟头就明白了，有一次，画一个挺大的总平面图，一开始没设界限，随手就从坐标原点开始画了，结果画到一半，要缩放全图看看整体效果，鼠标滚轮都快搓出火星子了，视图要么是缩成一个点啥也看不见，要么就是疯狂乱飞，根本控制不住，那时候才反应过来，哦，图形界限这东西，它不是限制你自由的，是给你一个“舞台”的边界，有了这个舞台，灯光师（也就是你）才知道光该打在哪里，演员（你的图形）该在哪个范围里表演，整个场面才不会失控。

怎么设这个界限才不算瞎折腾呢？首先你得明白，它背后其实是个空间管理的逻辑，就像你整理房间，总得先确定哪个区域是睡觉的，哪个区域是工作的，对吧？CAD绘图也是一个道理。

第一步，别急着动手，先想。 你得琢磨琢磨，这张图最终要表现什么东西？它的实际尺寸大概有多大？比如你要画一个A4纸大小的零件图，那你的图形界限肯定不能设得跟一个足球场那么大，不然你那小小的零件在图里就像一粒芝麻，找起来费劲，反过来，你要是画一个城市规划图，却把界限设成A4纸大小，那你就得不停地平移、缩放，画得憋屈死了，这个界限的尺寸，最好是比你预估的图形最大范围，再宽松那么一圈，留出点余地，给标注、给图框、给一些可能临时加进来的注释……这点余地很重要，算是给自己留的“后悔药”。

然后就是设原点，也就是那个(0,0)点。 很多人习惯性地把它放在左下角，这没问题，算是个标准做法，但有时候也可以灵活点，比如画一个对称的图形，我有时候会把原点放在对称中心上，这样两边标注啊、镜像啊，感觉会更顺手一些，坐标计算也直观，这个就看个人习惯和图纸特点了，没有绝对的对错。

设好了界限,别忘了打开它的“开关”，就是那个 limits 命令里的 ON，光设了界限不去检查，等于白设，打开了，你画图的时候一旦超出界限，CAD就会提醒你，像有个唠叨的助手在旁边：“喂，老兄，出界了嘿！” 虽然有时候会觉得烦，但能避免很多后期调整的麻烦，特别是团队协作的时候，大家都遵守同一个界限规则，图纸合并起来会顺畅很多，不会出现你的图在天边，我的图在海角这种尴尬事。

说到实践中的坑……我印象最深的是有一次，设界限的时候手抖，把单位搞错了，本来应该是毫米，我设成了米，结果一个很小的零件，它的坐标变成了几千乘几千，整个图面感觉特别“空旷”，标注样式怎么调都觉得别扭，排查了好久才找到是这个根源问题，所以啊，设定界限之前，一定要、必须、千万要确认你的绘图单位！这个细节太关键了，一念之差就能让你后期工作量翻倍。

还有图层的问题,图形界限和图层好像没啥直接关系，但你想啊，如果你把图框放在一个特定图层，并且把图形界限设得和图框范围基本一致，那你在打印的时候，设置窗口选择“图形界限”，就能非常精准地框选到要打印的内容，省去了手动拉框的步骤，这种小技巧，都是实践中一点点摸索出来的，能提升不少效率。

吧,图形界限这个功能，你别把它当成一种束缚，它更像是一个老练的向导，提前帮你规划好了绘图的疆域，让你在后面漫长的绘图过程中，能更专注在创作本身，而不是总在跟视图和比例较劲，它可能不是每张图都必须的，但对于复杂一点的、或者有协作需求的图纸来说，花几分钟把它设置好，绝对是磨刀不误砍柴工，嗯……大概就是这样，一点不成熟的经验之谈，希望能有点用。
