高效能开关电源电路图设计：稳定运行与优化方案探析

本文目录导读：

1. 别小看反馈环路：它比你想的“敏感”多了
2. 拓扑选择：别盲目追求“高大上”
3. 散热设计：玄学中的玄学
4. 案例分享：一个“翻车”后的优化方案

哎,说到开关电源设计，这玩意儿真是让人又爱又恨。😅 记得我刚入行那会儿，总觉得照着经典电路图搭出来就能万事大吉，结果呢？上电瞬间“啪”一声，MOS管直接冒烟，整个人都懵了，后来才明白，稳定性和优化根本不是纸上谈兵的事儿，得在实验室里一遍遍折腾才能摸到门道。

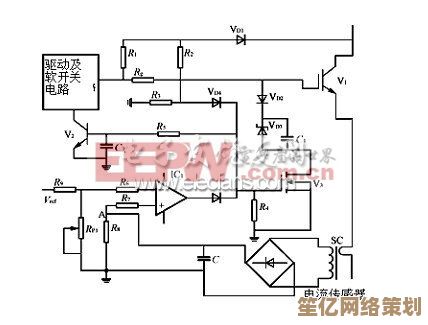

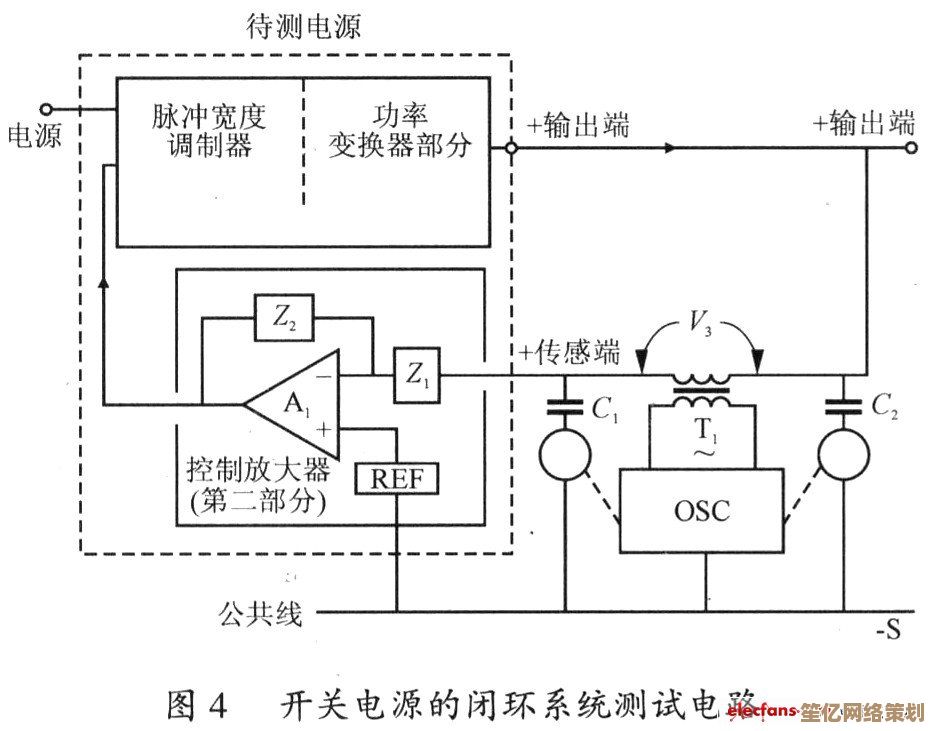

别小看反馈环路：它比你想的“敏感”多了

很多人以为选个TL431加光耦就能搞定反馈,但实际调试中，相位裕度差个十几度，轻则输出电压纹波变大，重则直接振荡。🤯 我有次做一款12V/5A的电源，空载稳如老狗，一带载就“唱歌”，滋滋声听得人心慌，后来发现是补偿网络里某个电容的ESR（等效串联电阻）没选对——细节魔鬼全藏在元器件的非理想特性里，换成低ESR的C0G材质电容后，瞬间安静了，所以啊，仿真软件再牛，也得靠实际波形来说话。

拓扑选择：别盲目追求“高大上”

现在动不动就谈LLC、图腾柱PFC，但真有必要吗？🫤 我见过一个案例：客户非要给个小功率适配器用LLC，结果成本飙升，体积还压不下来，其实反激拓扑在100W以内足够用了，关键是把变压器绕好，我自己绕变压器时，一定会用分层绕法+屏蔽层，虽然手工麻烦点，但EMI能直接降6dB——土办法”反而比复杂结构更管用。

散热设计：玄学中的玄学

MOS管和整流二极管的温升,绝对是设计中的“隐形杀手”。📈 有次测试，发现效率标称95%的电源，满载半小时后外壳烫手，一查才发现，PCB的铜厚和散热焊盘面积根本不够，热量全憋在里面，后来改了布局，把热敏感元件远离热源，甚至加了点散热硅脂，温度直降15℃。效率再高，散热拉胯也是白搭——这点消费电子产品最明显，手机快充头用久了烫手？多半是散热偷工减料了。

案例分享：一个“翻车”后的优化方案

去年做工业电源时,客户要求满载动态响应时间<200μs，第一批样品在实验室完美达标，结果到现场频繁重启。😫 排查发现是电网背景谐波干扰了PFC电路，后来我们在输入级加了共模电感和X电容组成的滤波网络，虽然成本涨了3块钱，但可靠性才是工业产品的命门，这也让我反思：设计不能只盯着参数表，得考虑真实环境下的“脏电”。

开关电源设计就像煮一碗拉面,汤头（拓扑）、配料（元器件）、火候（调试）都得磨合。🧐 别迷信教科书上的“完美曲线”，多烧几个管子，多测几版波形，才能找到那种“哎，好像对了”的感觉，毕竟，电路板上的每一条走线，都是和电磁场的一场对话啊。
