电路设计进阶：稳压芯片选型核心要点与创新应用方法解析

稳压芯片选型那些事儿，以及一些不太正经的玩法

作为一个常年和电源电路打交道的工程师，我发现自己对稳压芯片的态度有点像谈恋爱——一开始觉得“能用就行”，后来发现“稳定可靠”才是真爱，再后来……就开始琢磨怎么让它干点“出格”的事。

今天就来聊聊稳压芯片选型的核心要点，顺便分享几个我踩过的坑，以及一些不太常规的应用方法。

选型第一步：别被参数表忽悠瘸了

稳压芯片的数据手册通常写得像“完美情人简历”——超低噪声、超高效率、超宽输入范围……但现实往往是：

• “超低噪声” —— 前提是你得按照参考设计来，但凡PCB走线歪一点，噪声可能比菜市场还吵。
• “超高效率” —— 嗯，90%效率很美好，但如果你负载只有10mA，它可能直接躺平，效率掉到50%以下。
• “超宽输入范围” —— 确实能扛5V~36V，但超过24V后发热堪比电磁炉，不加散热片就等着冒烟吧。

个人经验： 先看最恶劣工况下的表现，而不是最优工况，如果你用12V输入转5V，别只看12V时的效率，看看如果输入突然飙到15V（比如汽车电瓶的浪涌），它会不会直接罢工。

线性稳压 vs. DC-DC：选对类型，少走弯路

线性稳压（LDO）

• 优点：简单、干净、噪声低，适合精密模拟电路（比如运放、ADC）。
• 缺点：效率感人，压差大时发热严重。

案例：曾经用LM1117给STM32供电，输入5V，输出3.3V，电流200mA，结果芯片烫得能煎鸡蛋，后来换了个低压差的HT7333，世界瞬间清凉。

DC-DC（Buck/Boost）

• 优点：效率高，适合大电流或输入输出压差大的场景。
• 缺点：噪声大，layout稍微没做好就自激振荡，输出纹波能当心电图看。

踩坑实录：某次用MP2307做12V转5V，layout时偷懒没严格按照数据手册，结果上电后芯片直接进入“蹦迪模式”——输出电压在3V~7V之间疯狂跳动。

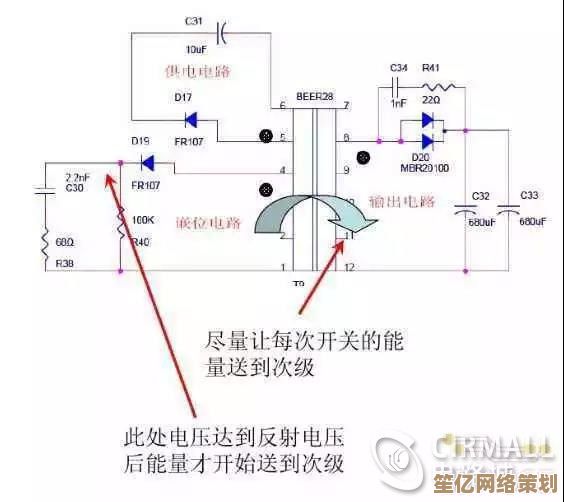

那些容易被忽略的细节

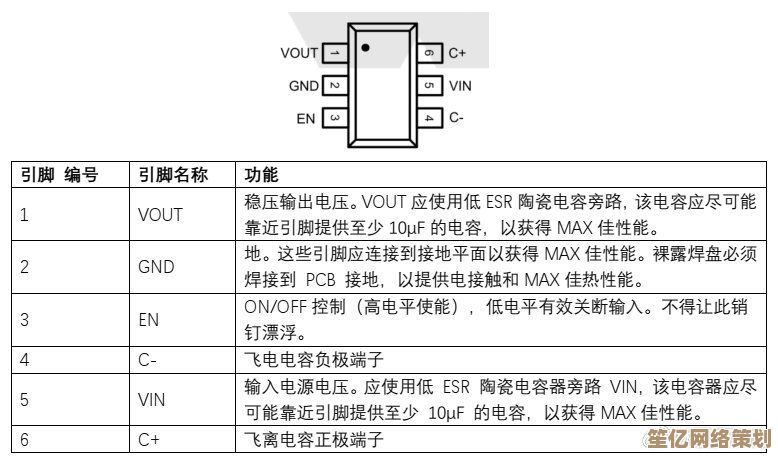

（1）使能引脚（EN）的玩法

很多DC-DC芯片有个EN引脚，默认用法是接高电平开启，但你可以玩点花的：

• 软启动控制：用RC延迟EN信号，避免上电冲击。
• 动态调压：用MCU的PWM控制EN，实现粗陋的“数控电源”（别指望精度多高，但应急能用）。

（2）反馈电阻的玄学

DC-DC的输出电压由反馈电阻决定，但千万别随便换阻值。

• 电阻精度影响输出电压稳定性，1%精度是底线。
• 阻值太大可能导致反馈电流太小，芯片误判。

真实翻车：有一次为了省成本，用了5%精度的电阻，结果同一批板子输出电压从4.8V到5.2V不等，ADC读数飘得亲妈都不认识。

不正经应用：稳压芯片的“副业”

（1）用LDO做恒流源

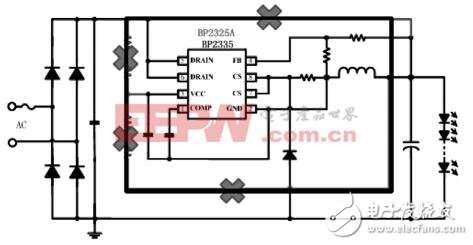

某些LDO（如LT3080）可以通过调整反馈电阻实现恒流输出，你想驱动一串LED又懒得用专用恒流IC，可以试试这招。

（2）DC-DC当信号发生器

某些Buck芯片的SW节点其实是高频PWM信号（几百kHz到几MHz），如果你需要个简单的时钟信号，又不想额外加晶振，可以从这里偷信号（频率稳定性别指望太高）。

（3）线性稳压当“有源负载”

在测试电源时，可以用LDO加功率电阻模拟负载，调整输入电压，LDO会自动调节电流，比纯电阻负载更灵活。

最后一点碎碎念

稳压芯片选型就像选队友——不能光看纸面实力，还得看实际配合，一个“平庸”但皮实的芯片，比参数华丽但娇贵的型号更靠谱。

别太迷信“完美设计”，电路嘛，有时候调着调着就工作了，但你永远不知道到底是哪个细节起了作用……（笑）

好了，今天就唠到这儿，如果你也有什么奇怪的稳压芯片用法，欢迎分享——反正工程师的乐趣，一半在正经设计,一半在瞎折腾。
