计算机内存发展历程全景：架构演进与技术突破的天梯图探析

开始）

在计算机波澜壮阔的发展史中，内存的演进是一条至关重要的主线，它直接决定了计算能力的上限，我们可以将其想象成一座不断攀高的“天梯”,每一级台阶都代表着一项关键的技术突破或架构革新。

第一级：磁芯内存——记忆的黎明 在计算机的童年时期，内存并非我们今天熟知的芯片，根据计算机历史学家埃里克·W·韦恩斯坦在《计算设备史》中的记载，20世纪50至60年代的主流内存是“磁芯内存”，它由无数个微小的、带有磁性的铁氧体磁环（磁芯）组成，通过电线编织成网格，每个磁芯可以通过电流磁化方向的不同来代表一个二进制位（0或1），这种内存是非易失性的，即使断电数据也能保存，但它的制造过程极其繁琐，需要人工穿线，成本高昂且速度缓慢，它奠定了计算机存储程序的基础,但容量和速度严重制约了早期计算机的性能。

第二级：半导体内存的崛起——DRAM与SRAM的诞生 晶体管的发明为内存带来了革命，根据英特尔公司官方技术档案记载，1960年代，半导体内存开始出现，静态随机存取存储器（SRAM）速度快，但结构复杂（一个比特需要多个晶体管），成本高，多用于高速缓存，而更具划时代意义的是动态随机存取存储器（DRAM）的发明，正如IBM研究员罗伯特·登纳德在1968年的专利中所描述，DRAM每个存储单元只需一个晶体管和一个电容，通过电容是否充有电荷来存储数据，结构简单，集成度可以做得非常高，成本大幅降低，虽然电容的电荷会泄漏需要定时刷新（故称“动态”），但其高密度特性使其成为主内存（内存条）的绝对主力，1970年，英特尔推出的1103芯片是第一个商业化成功的DRAM芯片,标志着内存进入半导体时代。

第三级：内存的标准化与规模化——SIMM与DIMM 随着个人电脑（PC）的普及，内存需要更易于安装和升级的形态，根据PC历史资料《PC Guide》的记载，80年代末至90年代，内存模块从直接焊在主板上演变为可插拔的模块，先是单列直插内存模块（SIMM），后来发展为双列直插内存模块（DIMM），DIMM接口分布在电路板的两面，提供了更宽的数据通道，极大地提升了数据传输速率，这一标准化举措使得内存成为一个独立的、可大规模生产的部件，推动了PC产业的飞速发展，用户可以根据需要轻松增加内存容量,这在天梯图上是一个重要的普及化节点。

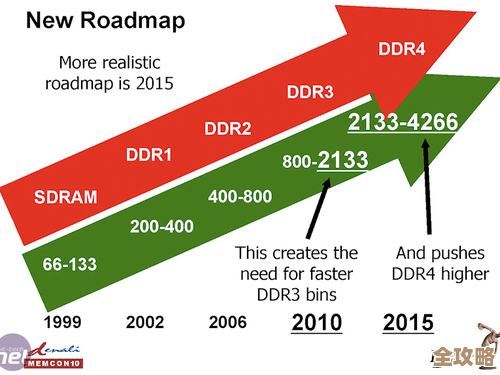

第四级：速度的竞赛——从SDRAM到DDR系列 当CPU速度飞速提升时，内存速度成为瓶颈，同步动态随机存取存储器（SDRAM）的出现是关键一步，它让内存的工作节奏与系统总线时钟同步，消除了等待时间，而真正的飞跃是双倍数据速率SDRAM（DDR SDRAM）技术的引入，根据JEDEC（固态技术协会）的标准文件，DDR技术在每个时钟周期的上升沿和下降沿各传输一次数据，使得实际数据传输速率翻倍，从此，内存技术进入了快速的迭代周期：DDR2、DDR3、DDR4、直至如今的DDR5，每一代都在提升数据传输率、降低工作电压和增大单条容量，以满足日益增长的多任务处理、大型应用和游戏的需求，这场持续至今的速度竞赛，是内存天梯图上最陡峭、最引人注目的攀升阶段。

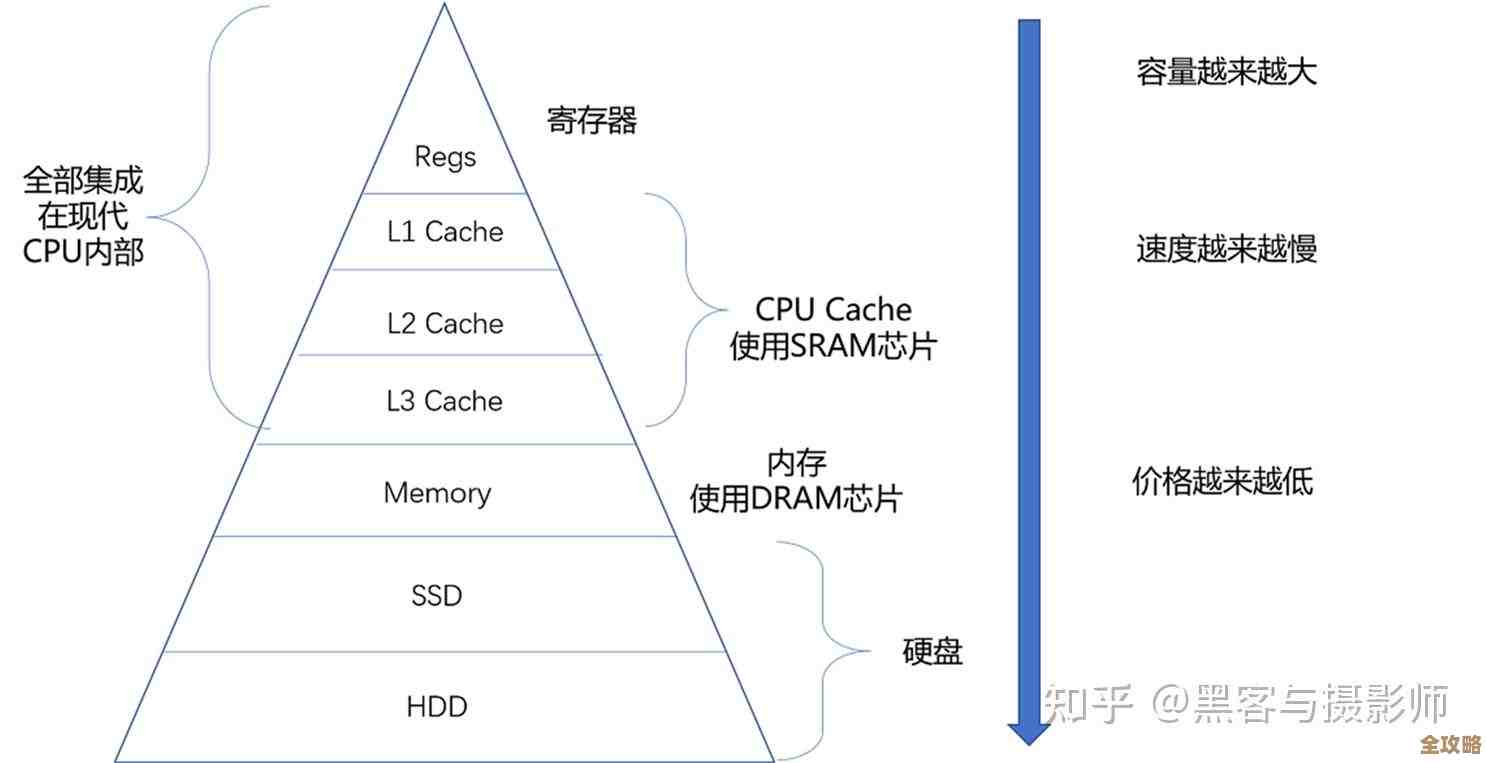

第五级：架构的革新——层级缓存与异构集成 单纯提升主内存速度遇到物理和成本限制后，架构上的创新成为新的阶梯，早在20世纪80年代，IBM在其大型机中便引入了高速缓存（Cache）的概念，如《计算机体系结构：定量研究方法》一书所详述，现代CPU内部集成了多级缓存（L1、L2、L3），用昂贵的SRAM制造，速度极快但容量小，作为CPU与主内存（DRAM）之间的缓冲区，极大地缓解了速度差异（称为“内存墙”问题），近年来，更进一步的架构革新是3D堆叠技术，例如高带宽内存（HBM），通过将DRAM芯片像楼层一样堆叠起来并通过硅通孔（TSV）垂直互联，实现了远超传统DIMM的极致带宽和更小尺寸，广泛应用于高性能计算、人工智能加速器和高端显卡中，这标志着内存发展从“平面扩展”走向“立体集成”。

第六级：未来的阶梯——新兴技术的探索 当前，内存的天梯仍在向上延伸，研究人员正在探索多种可能成为下一代主流的技术，相变内存（PCM）、阻变式内存（RRAM）和磁阻内存（MRAM）等新型非易失性内存技术，试图打破DRAM和闪存（Flash，主要用于硬盘）的界限，目标是实现一种既能像DRAM一样快速读写，又能像闪存一样断电不丢数据的“通用内存”，这可能会引发计算机体系结构的又一次深刻变革，内存计算（In-Memory Computing）或存内计算的概念也备受关注，它旨在改变传统的冯·诺依曼架构，直接在数据存储的位置进行处理，从而彻底消除数据搬运的延迟和功耗，这或许是内存天梯未来通往智能计算巅峰的关键路径。 结束）
