CAD图形界限设置步骤详解与实用操作指南

在CAD软件中，有一个功能叫做“图形界限”（英文是Limits），这个功能就像是给你的绘图区域划定一个虚拟的“工作台”或“图纸边界”，这个“工作台”的大小你可以自己定义，虽然在实际绘图时，你可以画到界限外面去，但设置界限对于规范绘图、方便打印以及使用栅格显示等方面都很有帮助,下面就来详细说说怎么设置和使用它。

第一部分：为什么要设置图形界限？

在开始操作之前，先简单了解一下设置图形界限有什么用，这样你才知道什么时候该用它，根据CAD帮助文档和常见的使用习惯,主要有以下几个用处：

1. 规范绘图区域：就像裁缝在裁剪布料前要先量好尺寸一样，设置图形界限可以让你明确绘图的范围，避免把图形画得过于分散，有助于养成良好的绘图习惯，这对于绘制有固定尺寸要求的图纸，比如标准的A4、A3图框,特别有用。
2. 控制栅格显示：当你打开CAD界面底部的“栅格”显示时，那些小点只会出现在你设置的图形界限之内，这能让你直观地看到你设定的“工作台”有多大,方便定位。
3. 配合缩放命令：当你使用“缩放”命令中的“全部（A）”选项时，CAD会自动调整视图，让你能完整地看到整个图形界限区域，如果你的图形超出了界限，它也会显示所有图形，这能快速将你的“工作台”充满整个屏幕窗口。
4. 辅助打印输出：虽然现在更常用的打印方式是“窗口”选择打印区域，但在某些情况下，将图形界限设置为与标准图幅（如A4: 297x210mm）一致，可以直接在打印时选择“界限”作为打印范围,简化步骤。

第二部分：设置图形界限的详细步骤

这里以最经典的AutoCAD为例，其他品牌的CAD软件操作可能类似，但具体命令和界面会略有不同,整个过程主要依靠命令行输入指令。

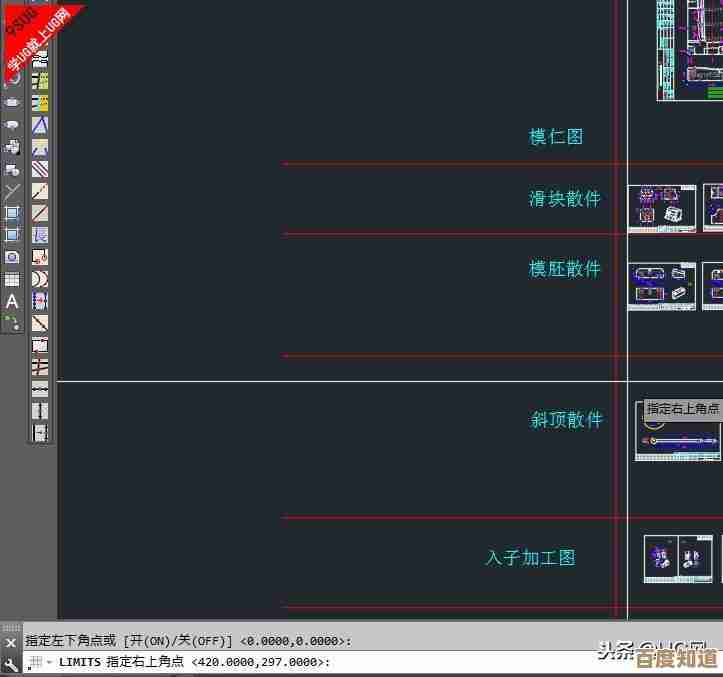

启动命令 在CAD界面的底部命令栏中，直接用键盘输入 LIMITS，然后按一下回车键（Enter键）,这是最直接的方法。

指定左下角点 输入命令后，命令行会提示你“指定左下角点或 [开(ON)/关(OFF)]:”，括号里的“开”和“关”我们稍后解释，现在先设置角点。 我们将这个点设置为坐标原点，也就是(0,0)，你可以直接输入 0,0 然后按回车，如果你直接按回车而不输入任何数字，CAD也会默认使用(0,0)这个点。

指定右上角点 设置好左下角后，命令行会接着提示“指定右上角点:”，这一步是决定你“工作台”大小的关键,你需要根据你要绘制的图形大小或采用的图纸尺寸来输入坐标。

• 举个例子1：设置A4图纸大小（横放），A4图纸的尺寸是297毫米 x 210毫米，那么右上角的坐标就应该是(297,210)，你直接在命令行输入 297,210 然后回车。
• 举个例子2：设置一个长1000单位，宽500单位的区域，那么右上角点就是(1000,500)，输入 1000,500 后回车。

这样，图形界限就设置完成了，你可能在屏幕上感觉不到明显变化,但界限已经生效。

步骤四（可选）：打开界限检查 回到步骤二中提到的“开(ON)”和“关(OFF)”选项，这两个选项控制着“界限检查”功能。

• 关(OFF)：这是默认状态，意思是虽然你设置了界限，但你仍然可以在界限之外绘图,不受限制。
• 开(ON)：如果你在设置完界限后，再次输入 LIMITS 命令，然后选择 ON 并回车，就打开了界限检查，在此状态下，CAD将不允许你在图形界限之外绘制任何图形，如果你尝试在界限外指定点，命令行会提示“超出图形界限”。

实用建议：一般情况下，建议保持“关(OFF)”状态，因为开启后限制太多，有时绘制辅助线或临时图形时会很不方便，设置界限的主要目的更多是作为一个参考和规范，而不是一个硬性的“牢笼”。

第三部分：与图形界限相关的实用操作

光设置好还不够，要让它真正发挥作用,还需要配合其他操作。

1. 让界限区域充满屏幕：设置好界限后，你可能发现绘图区并没有显示你刚设定的整个区域，这时，在命令行输入 Z（Zoom的缩写），回车，再输入 A（All的缩写），再回车，这个“Z空格A空格”的操作会让CAD自动缩放视图，使你设置的整个图形界限区域都显示在屏幕上,非常直观。

2. 结合栅格显示：在CAD界面最底下有一排功能按钮，找到“栅格显示”按钮（通常图标是些小点）并点击打开，你会发现，栅格点只出现在你设置的图形界限矩形之内，这是检查你的界限设置是否正确、是否可见的最简单方法。

3. 实际绘图中的应用思路：假设你要画一个零件图，准备用A3图纸（420mm x 297mm）打印，你可以先设置图形界限为420,297，在这个界限范围内，用“矩形”命令画一个同样大小的图框，这样，你就能非常清楚你的绘图有效区域在哪里，确保所有的图形和标注都能被合理地安排在这个图框里，不会画得太满或太散,为后续的打印打下良好基础。

总结一下： 设置CAD图形界限的核心理念是“先定边界，后忙绘图”，它的步骤很简单，LIMITS”命令加上两个角点坐标，它的价值不在于限制你的创意，而在于帮助你更有条理、更高效地完成符合规范的图纸，对于初学者来说，养成根据图纸尺寸设置图形界限的习惯,对后续的尺度把握和打印输出都大有裨益。
