探索交流稳压电源：稳压恒流技术原理与安全应用解析

稳压恒流技术原理与安全应用解析

稳压电源这东西，搞电子的朋友肯定不陌生，但真正玩透的人可能不多，我自己也是踩过不少坑，烧过几个板子才慢慢摸清门道，今天就来聊聊稳压和恒流技术，顺便分享点个人经验，希望能帮到同样在摸索的你。

稳压电源：不只是“稳”那么简单

稳压电源的核心目标就一个：输出稳定的电压，不管负载怎么变，输入电压怎么波动，它都得稳住，听起来简单，但实现起来可没那么容易。

1 线性稳压 vs 开关稳压

• 线性稳压（比如经典的LM317）靠“硬扛”来稳压，输入比输出高的部分全变成热量散掉，优点是纹波小，缺点是效率低，发热大，我有次用LM317给单片机供电，没加散热片，结果烫到能煎鸡蛋……😅

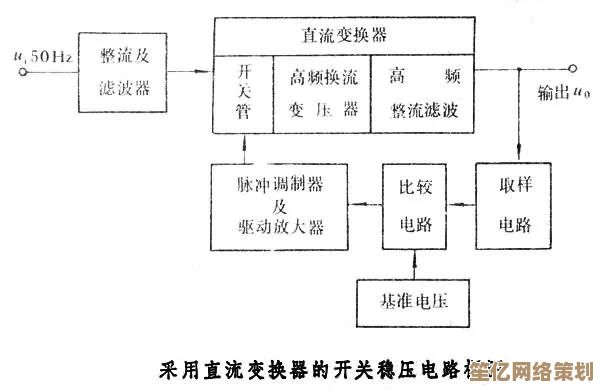

• 开关稳压（比如Buck、Boost电路）靠高频开关调节，效率高，但纹波大，设计不好容易干扰其他电路，之前做一个小功率LED驱动，Buck电路的噪声把旁边的ADC读数全搞乱了，折腾好久才解决。

2 恒流模式：别让电流“失控”

稳压电源通常还能切到恒流模式，比如给电池充电、驱动LED时，电流比电压更重要，恒流的关键在于反馈控制，通过采样电阻监测电流，动态调整输出。

有一次我用一个便宜的可调电源给18650充电，没注意恒流设置，结果电流飙到2A（电池标称1A），电池直接鼓包……💥 从那以后，我养成了先调电流再接负载的习惯。

安全应用：别让电源变“炸弹”

电源设计最怕的就是过载、短路、过热，我见过不少新手（包括我自己）因为忽略保护电路，导致芯片冒烟甚至PCB烧穿。

1 过压/过流保护

• 自恢复保险丝（PTC）是个好东西，电流过大时电阻飙升，切断电路，冷却后自动恢复。
• TVS二极管能吸收瞬间高压，比如雷击或感性负载的反向电动势，有次电机突然停机，反向电压差点干掉我的稳压芯片，幸亏提前加了TVS。

2 散热设计

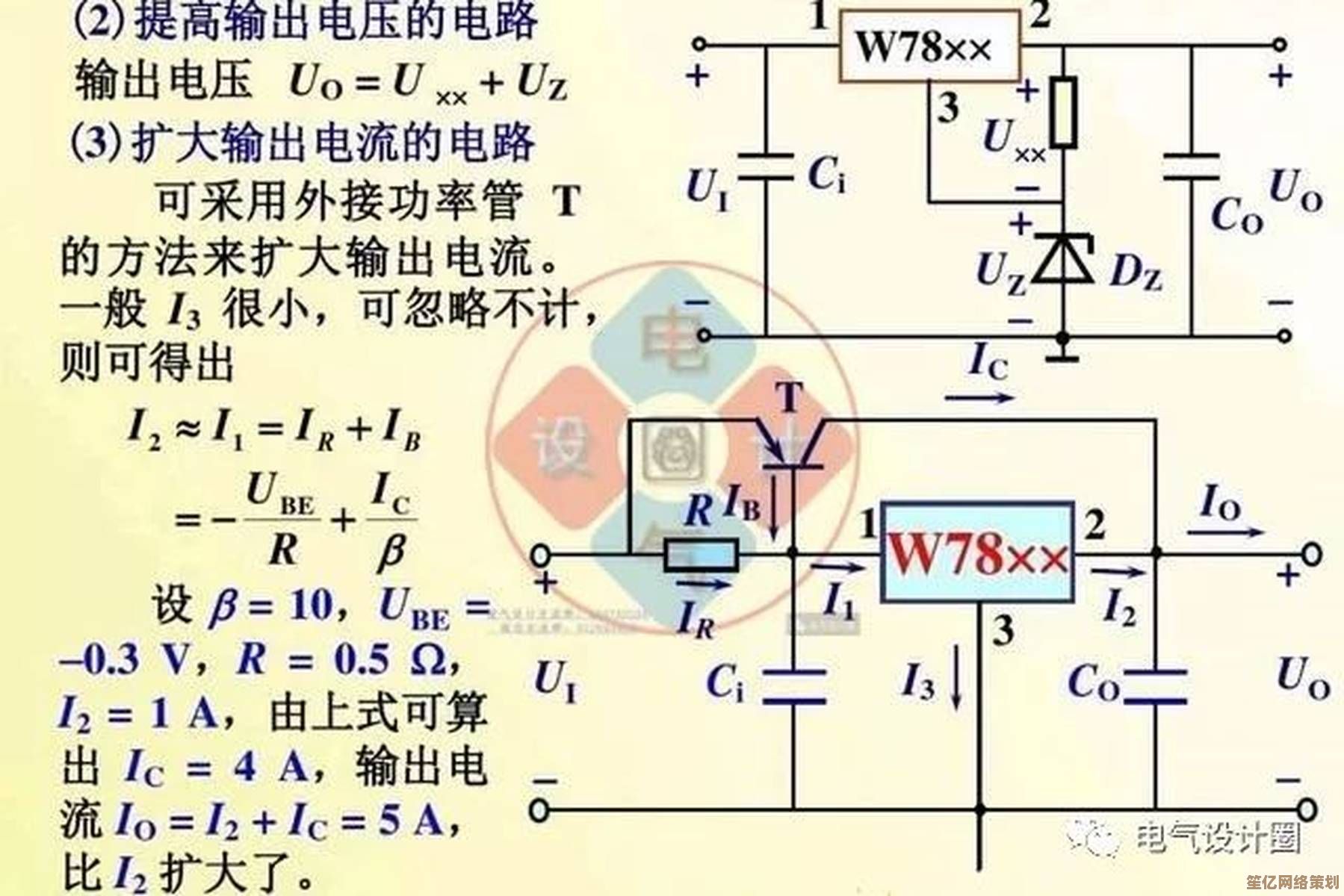

线性稳压的效率=输出电压/输入电压，如果压差大，热量会很恐怖，我曾经用一个7805从12V降到5V，没算功耗，结果半小时后稳压芯片直接罢工……后来乖乖换了开关稳压方案。

个人踩坑案例：一个“简单”的电源项目

去年做一个小型实验电源，要求0-30V可调，带恒流功能，一开始觉得“不就是调压+限流嘛”，结果：

1. 用了线性稳压方案，发现高压差时效率极低，散热片根本压不住。
2. 换开关稳压，又遇到EMI问题，示波器上全是噪声。
3. 恒流环路不稳定，负载突变时电流会振荡……

最后解决方案：前级用Buck降压，后级加线性稳压做精细调整，恒流部分用运放+MOSFET做反馈，总算稳定了，但成本比预期高了一倍，果然电源设计没有“简单”二字。🤦‍♂️

稳压电源是门艺术

搞电源设计，理论重要，但经验更关键，很多问题仿真看不出来，只有实际调试才会暴露，我的建议：

• 别贪便宜，劣质元件迟早让你付出代价。
• 多测多调，示波器、万用表、负载仪一个不能少。
• 安全第一，保护电路宁可多不能少。

电源设计就像驯服一匹野马，你得了解它的脾气，才能让它乖乖听话，希望这篇杂谈能给你一点启发，少走点弯路！🚀

（完）
