好,咱们来聊聊DWG文件这事儿吧,说真的,第一次接触DWG的人,十个有九个会懵,这玩意儿不像PDF或者图片,双击就能看,它背后是AutoCAD那一整套逻辑,没点准备还真容易抓瞎,我记得我最早拿到一个DWG文件时,用系统自带的什么看图工具打开,结果线条叠成一团,图层全混在一起,根本分不清哪是墙哪是标注,简直像看一团乱麻……那时候就想,要是有人能把这里头的门道捋一捋就好了。
所以今天,我就试着把我自己摸爬滚打积累的一些经验,从最基础的到稍微深入点的,用比较随性的方式聊给你听,不一定全对,但都是实打实用过、踩过坑后总结的。
先说说最基础的:怎么打开它?
很多人第一反应是“我得装个AutoCAD吧?” 其实不一定,尤其是如果你只是查看,不需要编辑的话,AutoCAD是行业标准,但贵啊,而且笨重,现在有不少轻量级的免费工具,比如DWG TrueView(Autodesk官方出的查看器),或者一些在线的查看网站,上传就能预览,特别适合临时应急,不过在线工具要注意文件安全问题,别把重要图纸随便传。
还有一点,DWG格式本身有版本差异,你用2024版AutoCAD存的图,用个老掉牙的2007版可能就打不开了,或者打开后部分内容显示异常,所以查看前,最好能知道这个DWG文件是什么版本存的,如果对方能转成低版本或者PDF发给你,那会省事很多,哎,这点沟通很重要,但很多人就是懒得问,结果自己折腾半天。
打开了之后,才是真正麻烦的开始。
你面对的可能是一整张复杂的工程图,密密麻麻的线条、文字、填充图案,这时候,图层 就是你的救命稻草,图层这概念,就像Photoshop里的图层一样,把不同性质的元素分开放,比如建筑平面图里,墙体一层,门窗一层,标注文字又是一层,新手最容易犯的错就是不管图层,所有东西堆在一起看,那肯定眼花。

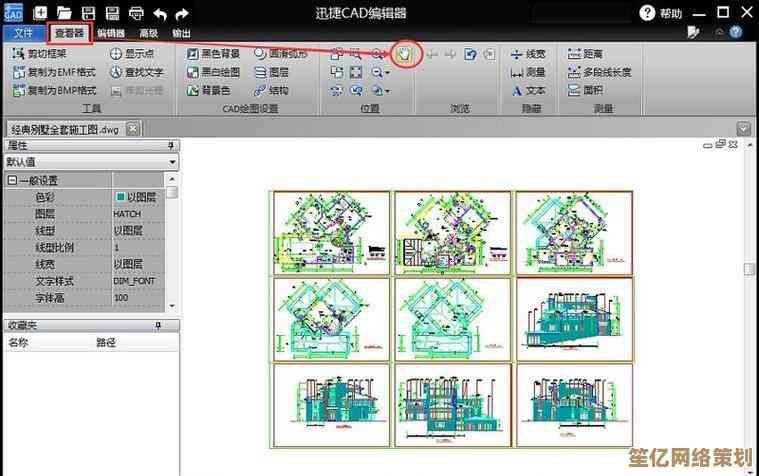

你得学会开关图层,大部分查看器都有图层管理面板(通常叫Layer或类似的图标),点进去,把暂时不需要的图层关掉,比如你想只看水电管线,就把结构、标注那些层关掉,画面瞬间就清爽了,这个操作看似简单,但能极大提升查看效率,真的,试试就知道。
然后是关于缩放和平移。
看DWG不像看图片,它有无穷大的画布,你可能会觉得图怎么缩很小都看不到边界,或者突然缩放到找不到目标,这时候记得用“缩放到范围”(Zoom Extents)这个功能,快捷键通常是双击鼠标中键滚轮,或者在视图菜单里找,它能一下子把整个图纸内容显示在屏幕上,帮你快速定位。
还有啊,DWG里经常有“图块”(Block),就是一个由多个对象组合成的整体,比如一个标准的门、一个家具图例,你看它是一个整体,双击可能还能进入块编辑器看到里面的细节,理解图块对于看懂图纸结构很重要,不然你可能会纳闷怎么移动一个椅子,整个一组的椅子都动了。
说到专业一点的需求,比如测量和查看属性。
如果只是看个大概,上面那些差不多够了,但如果你想量一下某个尺寸,或者想知道某条线是什么材质、属于哪个构件,就需要更进一步的技巧,专业的查看器(甚至一些高级的免费工具)会提供测量工具,可以量距离、半径、面积,不过要注意图纸的比例问题,如果图纸本身没按1:1画,测量结果可能需要换算。
属性查看就更深入了,每个图形对象(比如一段线、一个圆)都附带一堆属性信息:图层、颜色、线型、坐标数据等等,选中一个对象,在属性面板里就能看到,这对于理解设计意图、排查问题非常关键,你可以通过查看属性,确认某条线是不是在正确的图层上,或者它的标高数据对不对。
聊点零碎但实用的细节。
有时候你会碰到图纸显示异常,比如该是虚线的显示成实线,文字显示成问号,这通常是线型文件(.lin)或字体文件(.shx, .ttf)缺失造成的,如果是用AutoCAD,需要安装对应的文件;如果用轻量查看器,可能就无能为力了,最好让发图的人把图纸“打包”一下(用电子传递功能),把相关依赖文件一起给你。
还有个头疼的问题是外部参照(Xref),就是一张图里引用了另一张图,如果参照文件没一起发过来,你打开主图纸就会看到缺失的提示,或者那块区域是空的,这种情况……除了找发图人要齐文件,没啥好办法。😂
对了,色彩显示也值得注意,DWG里可以按颜色显示,也可以按图层颜色显示,有时候为了打印清晰,图纸会用颜色来代表线宽(比如红色是粗线,绿色是细线),在屏幕上看的时候,如果切换成“黑白”或“灰度”模式,能更直观地预判打印效果。
说了这么多,其实核心就一点:看DWG文件,本质上是在理解一种结构化的图形数据库,你不能像看一张照片那样被动地看,得主动地去“操作”它,通过控制图层、查看属性、利用缩放工具,把你需要的信息提取出来,这个过程,从一头雾水到得心应手,需要点耐心和实践。
我到现在也不敢说完全精通了,每次碰到特别复杂的图纸,还是得慢慢摸索,但至少,知道了基本方法和常见坑在哪里,心里就不慌了,希望这些零零散散的经验,能帮你少走点弯路吧,毕竟,能顺畅地看懂图纸,不管是工作还是学习,都能轻松不少,你说是不是?😊
