小鱼老师课堂：全面解析CAD图形界限的设定步骤与技巧

CAD图形界限设定——我那不堪回首的图纸血泪史 😅

记得刚入行那会儿，接到一个小区景观规划图的活儿，熬了三个通宵，线条流畅，布局精美，满心欢喜发给甲方，第二天电话就炸了："小鱼老师！你这图打印出来，铺装标注挤成一团墨疙瘩，树阵位置都飘到图框外头去了！" 我对着屏幕傻眼——图形界限？这玩意儿不是默认就能用吗？ 那次惨痛教训让我明白，CAD画图不是埋头拉线，图纸的"虚拟围栏"没扎牢，再漂亮的图都是空中楼阁。

图形界限？真不是脱裤子放屁！

老张（我师父）总说："画图先画框，心里才有数。" 图形界限（LIMITS命令）就是你给CAD图纸划定的虚拟工作台面，你以为它没用？🤔 试试这个：

1. 打开一张空白图,随手画个边长1000mm的矩形；
2. 疯狂滚轮放大——咦？矩形呢？ 缩到世界尽头都找不着！
3. 输入 ZOOM > A (All),它才不情不愿地蹦出来。

这就是没设界限的后果： CAD默认的"宇宙级"画布（我怀疑是正负9亿单位！）让你像在撒哈拉沙漠找一粒特定的沙子，设定界限，就是给你的设计划定主战场，控制显示范围，避免图纸元素"失踪"。

我的翻车现场：界限设定实操血泪史

案例： 画一个A3横幅（420x297mm）图框内的机械零件图，比例1:2。

❌ 菜鸟操作（我的黑历史）：

1. 开新图，直接开画！想着"反正最后缩放调整"。
2. 零件实际尺寸：长边800mm，我按1:1画了800单位长的线。
3. 插入标准A3图框块（420x297单位）。
4. 试图把零件塞进图框——要么图框像邮票，零件像航母；要么零件缩成蚂蚁，图框铺满屏。 ZOOM按烂了也调不好，标注更是乱成一锅粥。..重画！🫠

✅ 小鱼老师课堂补救指南：

1. 明确物理纸张与绘图比例： A3纸=420x297mm，比例1:2，这意味着：
   • 图纸上的1mm = 实物上的2mm。
   • 图形界限应设为： 能完整放下按比例缩小后的图形 + 图框 + 标注等，A3横幅本身是420x297，但需预留周边空白和标注区，我一般设 594x420 (A2尺寸)，给标注、标题栏腾地儿，命令：

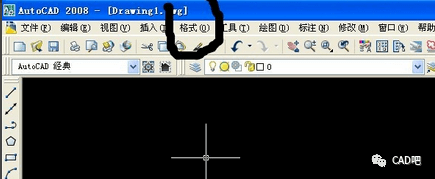

     LIMITS > 指定左下角点 [0,0] > 指定右上角点 [594,420]

     (别问我为什么是594x420，这是A2尺寸！画A3图用A2界限，空间才不局促，亲测有效！)

2. 开栅格，定范围： 输入 GRID ON，屏幕上立刻出现密密麻麻的点阵。594x420的界限清晰可见！ 画图时心里特有底，知道边界在哪，不会"出圈"。
3. 单位与精度别马虎： UNITS 命令调出单位设置，机械图用毫米(mm)，精度至少0.00，有次给国外客户发图，单位设成"英寸"没改，零件被放大25.4倍...客户以为我们造的是巨型雕塑！🌍
4. 画图按"纸上尺寸"： 零件长边实物800mm？按1:2比例，在CAD里只画 400单位 (800 / 2)！在这个400单位的"模型"里，你插入1:1的标准A3图框块（420x297），它自然显得很大，空间足够布置图形和标注,无比和谐！

老司机私藏技巧：界限的骚操作

• 模型空间 vs 布局空间： 在模型空间(MODEL选项卡)设好界限安心画图，进入布局空间(LAYOUT选项卡)套图框时，通过视口比例控制显示（比如1:2xp），界限帮你锁定模型范围，视口内显示更精准。别在布局空间里设界限，那是自找麻烦！

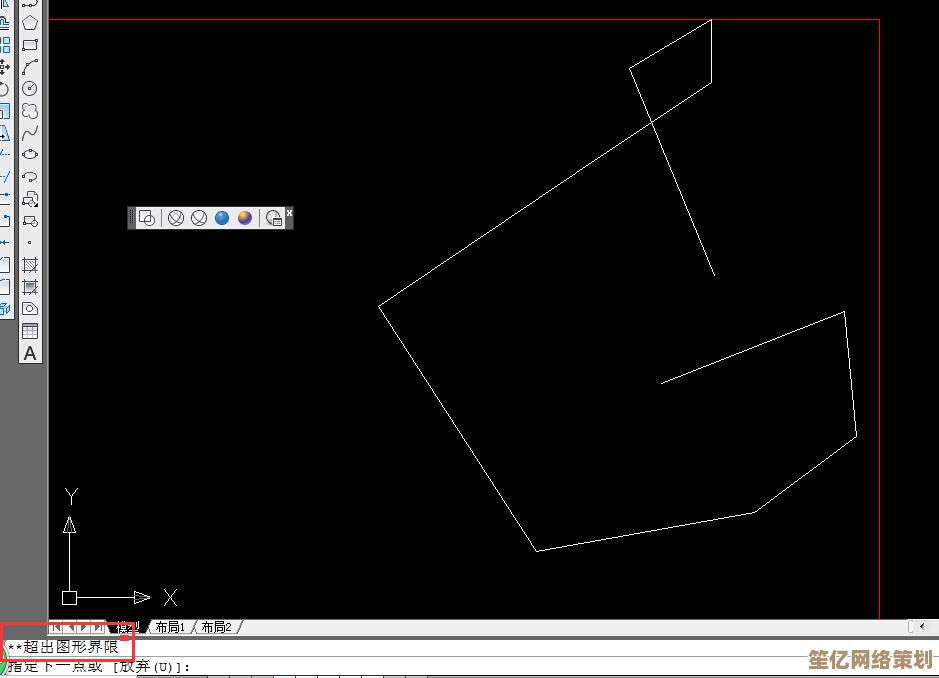

• LIMITS 的隐藏技能： 输入 LIMITS > 选 ON，试试在界限外画条线？CAD会警告你" 超出图形界限"！适合强迫症患者或团队协作时防止图纸"跑飞"，我一般不开，画嗨了谁管界限...但知道这功能存在很安心。
• 比例是灵魂伴侣： 图形界限和绘图比例是绑死的CP！界限设多大，取决于你的纸张大小和绘图比例，画A1图1:100？界限可能要设成84100x59400 (A1纸841x594mm放大100倍)。脑子转不过弯？记住公式：界限尺寸 ≈ 纸张尺寸 x 绘图比例分母。
• 复杂项目分图层设界限？ 有次做超大型总图，我在一个DWG里按区域分了几个"子界限"，用 LAYER 状态+ ZOOM > O (Object) 快速切换聚焦区域。这招野路子慎用，容易把自己绕晕！ 但对付庞然大物时真能救命。

写在最后：界限不是枷锁，是导航

图形界限像画图的隐形脚手架，它不限制你的创意驰骋（真想画出去，关了警告或设大点就是），但确保你在核心区域高效、精准、可控地工作,尤其当你需要：

• 清晰打印 📄
• 规范标注
• 协同作业
• 或仅仅是不想在海量空白中迷失方向时...

花30秒设好 LIMITS + UNITS + GRID，绝对比后期花3小时救火划算。 我那幅"飘走的树阵"最终重画，多熬一夜。开图画图前设界限，已成肌肉记忆。 你的图纸，值得一个稳稳的"框"。🚀

小鱼老师深夜改图时悟了：CAD世界里，真正的自由不是无边无际，而是在清晰的边界内精准落笔，那根细细的界限，框住的是浮躁,托起的是专业。
